Carte alimentation
C'est un maillon clé dans la réalisation de cet ampli casque. Elle est
étudiée pour fournir des alimentations régulées réglables haute tension
nécessaires pour obtenir les points de repos.
Les schémas et circuits peuvent être téléchargés
ici et
ici (pour la carte relais).
Elle est composées des sections suivantes :
- Alimentations ajustables positives 228/265V environ
- Alimentation négative -334/-365V environ
- Temporisation et carte relais avec charge progressive
- Alimentation de polarisation
Les alimentations HT utilisent le régulateur TL783 utilisé très en deçà de
ses capacités en courant. Par ailleurs, ce circuit demandant une consommation
minimale pour réguler, l'alimentation comporte des résistances de charge qu'il
faut laisser, même si elles chauffent un peu. La carte intègre deux
alimentations positives indépendantes et une négative commune. Comme le TL783
n'existe pas en version négative, il n'y a pas de topologie de circuit qui
permette de faire une double alim négative avec un régulateur positif et un seul
secondaire au niveau du transfo.
Le transformateur, pièce faite sur mesure par ABL (voir page sur les liens),
comporte les bobinages suivants :
Primaire |
230V avec prise à 215V |
Secondaire HT positive |
210V 45mA |
Secondaire HT négative |
270V 40mA |
Polarisation |
210V avec prise à 110V. Selon le secondaire
choisi, on a une polarisation de 230 ou 580V |
Filaments transfo 1 |
6.3V 0.8A (12AT7 parallèle) |
6.3V 0.8A (12AT7 parallèle) |
8.4V 1A (8FQ7) |
Filaments transfo 2 |
12.6V 0.5A (12AT7 série) |
12.6V 0.5A (12AT7 série) |
12.6V 1A (12SN7GTA) |
Temporisation/relais |
14V 0.2A pour utilisation de relais 24V |

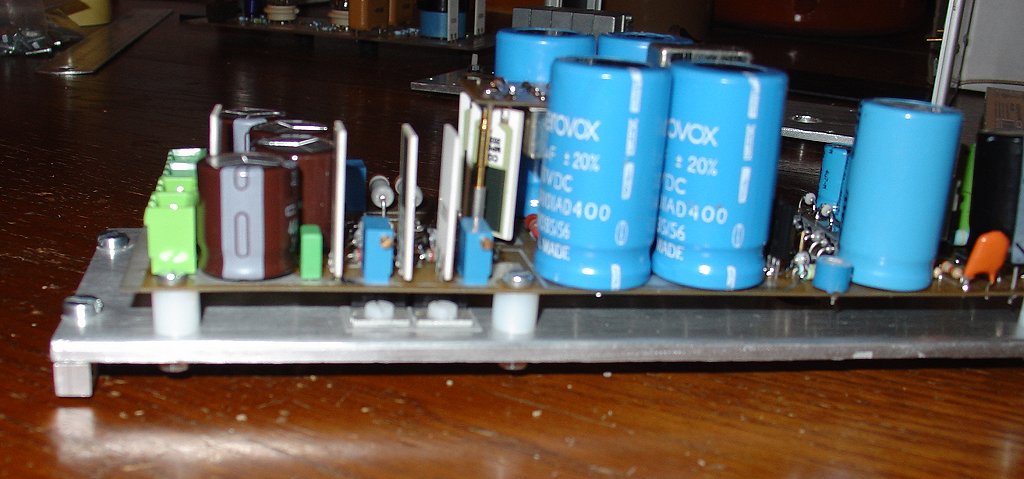

Quelques photos de premier proto d'alim, très proche de la version finale qui
est un peu simplifiée :
Quelques mots sur les composants et le montage :
- Les condensateurs d'entrée sont des modèles 400V. En pratique, la tension
ne monte pas jusque la, mais des versions 450V peuvent être mises à la place
pour les inquiets, sachant que le diamètre doit être de 22mm maximum et un pas
de 10mm.
- Les condensateurs de sortie sont des versions compactes de 18mm.
- Les tailles des composants sont critiques et tout changement nécessite
souvent de revoir le circuit...
- Certaines résistances sont des modèles compacts à film. Ces modèles sont
disponibles chez Farnell.
- La version proto contient deux sections de polarisation qui utilisent les
deux bobinages du transfo. Il est pas très difficile de doubler le circuit
avec un interrupteur qui switche d'une alim vers l'autre car, avec un
transformateur à point milieu, il n'est pas possible d'avoir les deux alim en
même temps.
- La polarisation est réglées avec un ajustable multi tours de forte valeur.
Attention à la mesure qui peut être fortement faussée par l'impédance interne
du voltmètre ! Avec le schémas donné, les deux résistances de 10M montées et
un multimètre de 10M de résistance interne, ,il faut mesurer une tension d'un
tiers de celle de sortie !
- La polarisation ne nécessite qu'un fil vers la prise casque; car elle est
référencée à la masse. A la limite, la résistance de 10M coté masse est
inutile. Les zeners de protection sont facultatives aussi, c'était surtout
pour les essais et protéger d'éventuelles fausses manoeuvres.
- Les condensateurs du doubleur de tension sont de 4.7uF/400V sur le proto.
Cette valeur est sans doute trop élevées et sont remplacées par des version à
film sur le circuit final. La topologie du doubleur nécessite des condensateurs
supportant seulement la tension d'entrée crête, contrairement à celle donnée
dans l'Audiophile ou une des capas supporte la tension de sortie.
- Certains composants sont montés coté soudure, comme l'ajustable de
polarisation et les régulateurs. Ces derniers peuvent être monté devant ou
derrière sans problème. Le schémas les montre coté composants et les photos
coté soudure car ils sont montés sur la plaque support, via isolation. Ils
pourraient être montés coté composants avec un petit radiateur, mais la place
est limitée, même si ils chauffent peu.
- Les résistances chauffent ! On peut adjoindre aux versions plates, une
petit radiateur, collé par exemple avec du silicone. On peut voir un tel
montage sur une des versions des amplis. Néanmoins, elles sont utilisées
largement en dessous de leur limite et il faut surtout prévoir une bonne
aération. Par ailleurs, des condensateur versions 105° est un plus.
- La carte relais voit ses composants qui s'insèrent parmi ceux de la
plaque, excepté un relais.
- Les ajustables ont le réglage sur le coté pour des raisons pratiques !
- La temporisation varie entre 20s et 1mn30s. Avec les tubes choisis, 30
secondes suffisent, mais ça dépend des références.
- Les relais sont des 24V militaires blindés (un peu sous alimentés). Ils
sont donnés pour 5A avec une isolation de 1kV ! Leur implantation n'est pas
très pratique, mais ils sont vraiment fiables.
- Chaque régulateur doit avoir ses diodes de protection !
- Le circuit fait 195x70mm, comme les amplis. Le proto est en époxy-teflon
(Park-Nelco N9000-13RF) de 0.8mm, mais il vaut mieux utiliser de l'époxy
conventionnel car c'est plus rigide. Il comporte 1 via (3 sur le proto en
photo). La carte relais comporte aussi une paire de vias. Dans la version
définitive, une résistance et deux contacts sont devenus inutiles, mais elle
reste compatible.
- Le montage de la carte relais se fait via des contacts dorés assez hauts,
environ 35mmm une fois emboîtés (voir photo), contacts qui servent à l'origine
pour des prises multipoints. La plaque est donc amovible, mais elle peut être
soudée définitivement avec du fil rigide.
