Ampli 6C33-C 3ème partie.
Quelques photos du montage terminé :
|
|

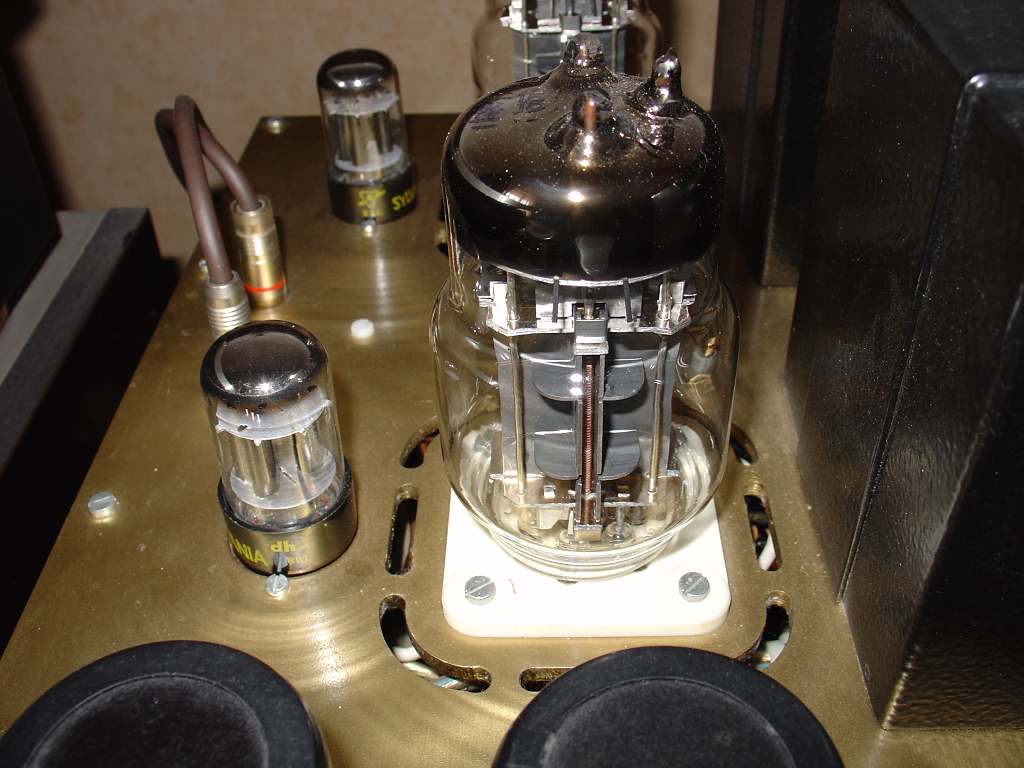

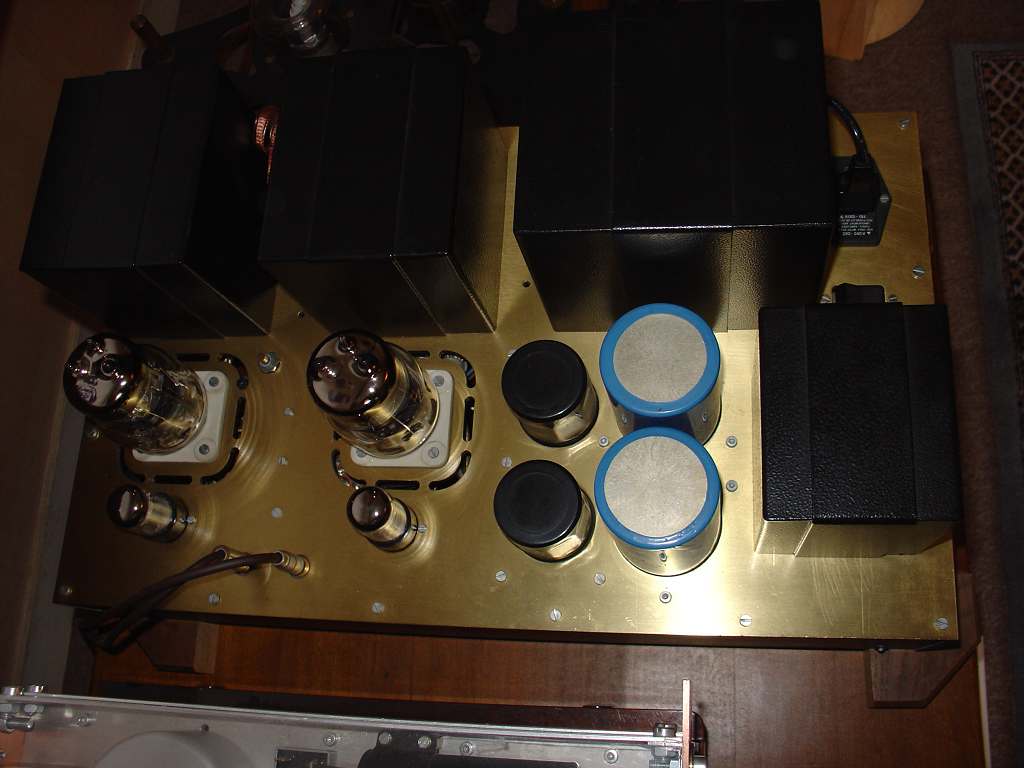

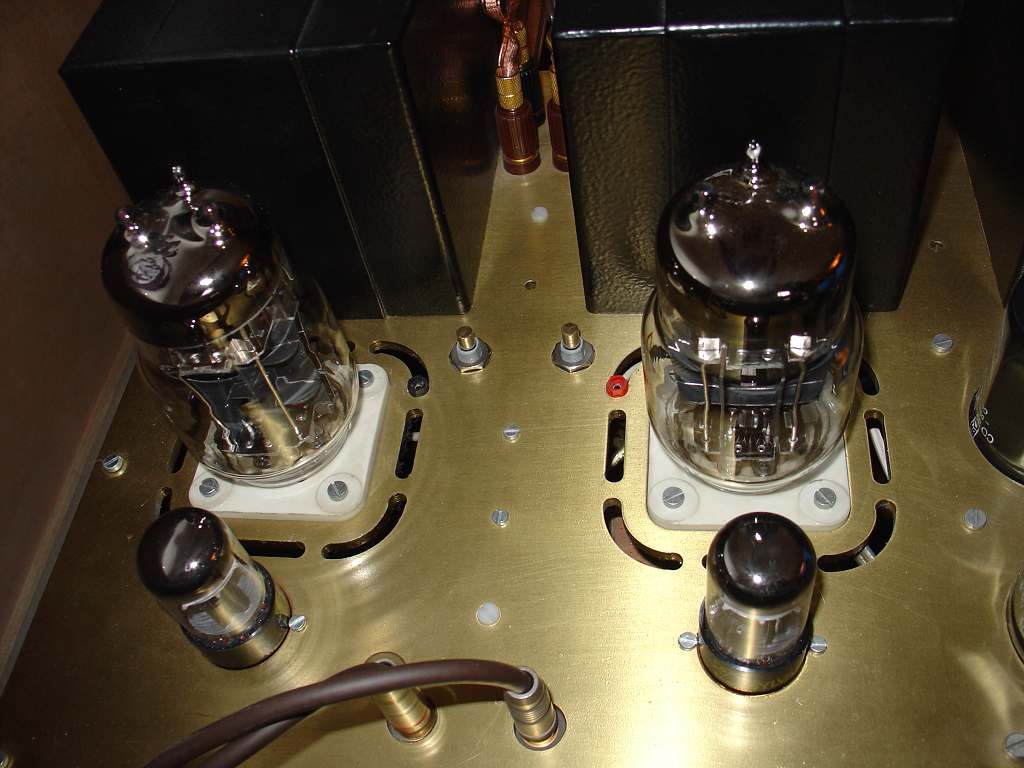

Aspect extérieur. Ces photos sont été prise sur le premier montage, mais extérieurement il n'a pas changé depuis. |
|
|
La face est en laiton de 5 mm usiné. L'ampli est extrêmement lourd, probablement plus de 40 kg. C'est un peu trop, surtout pour l'utilisation. Les cotés utilisent de la règle de tapissier, un excellent moyen d'avoir du profilé d'alu de grande taille, de grande longueur, parfaitement droit, rigide et léger. Parfait pour faire des flancs d'amplis à tubes. |
 |
Câblage coté alimentation. A droite, L'alimentation réglable
des ventilateurs qui sont sous-alimentés pour réduire le bruit au maximum.
En bas, le petit torique 3x55V (difficile à trouver) et une petite
alimentation pour le voltmètre en façade dédié au réglages des courants de
repos. Le circuit imprimé au centre comprend les sections non régulées des tubes de sortie et d'entrée. Celui de gauche comprend le doubleur de tension pour aller vers l'alimentation régulée des MOSFETs. En bas, les résistances abaisseuses des tubes de puissance. |
 |

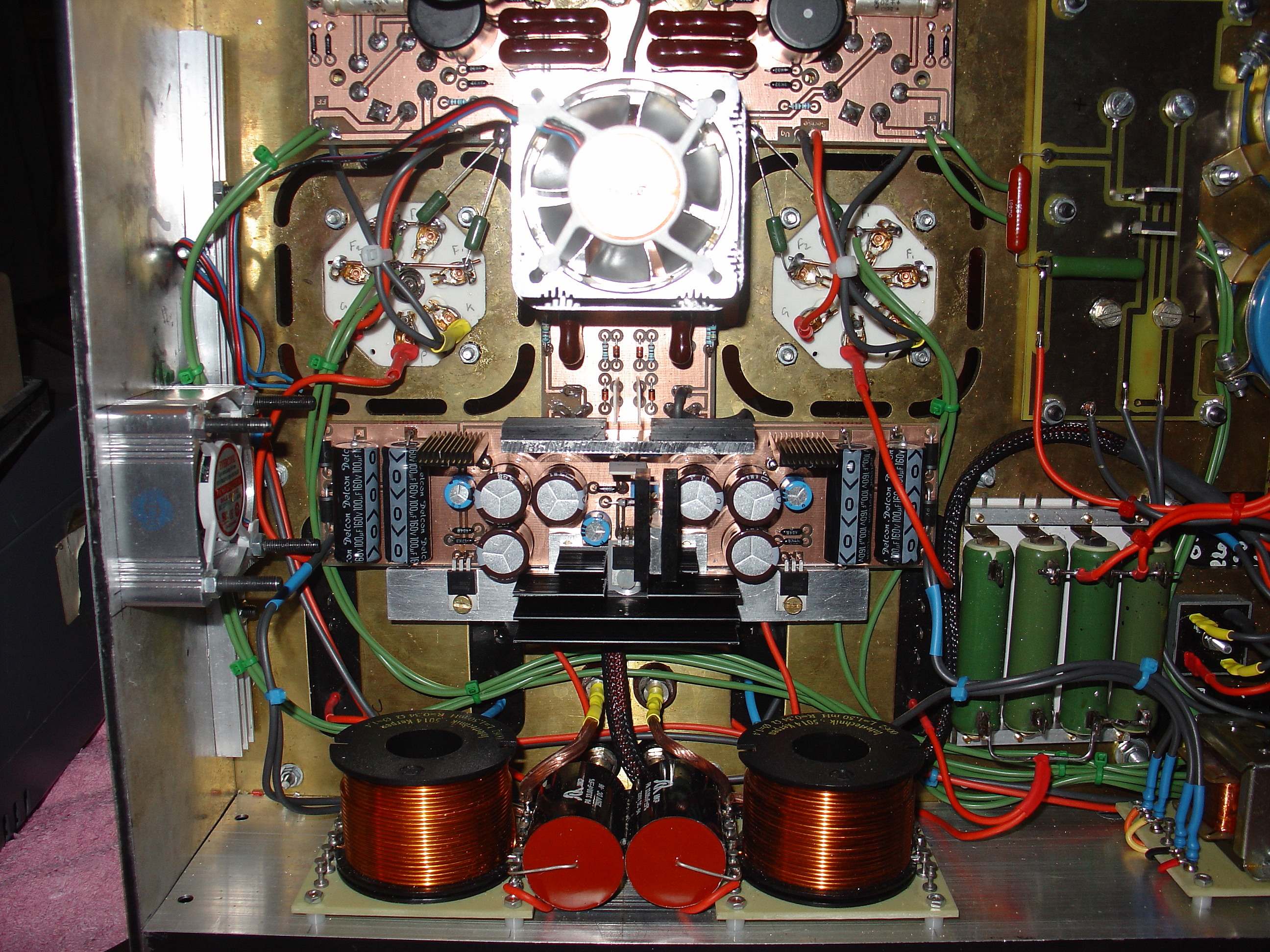

Câblage coté tubes. Un circuit en H comprend toutes les
parties (alimentations régulées en bas et étage d'entrée en haut). En bas,
un filtrage passif de protection pour les tweeters. On peut voir le
ventilateur sur les MOSFETs au centre et un autre qui refroidit au niveau
des alimentations. Il faut faire attention à ne pas mettre les condensateurs
chimiques dans une zone chaude. Il est d'ailleurs préférable de prendre des
versions 105°. La qualité des supports des 6C33 est importante et il existe que peu de références intéressantes. Ici, une version plaquée or a été utilisée. Les versions argent sont à proscrire (comme tout contact argent de toutes façons). Avec les années, les contacts sont épouvantables. En fait, les versions en nickel sont idéales : fiable et durable. |
  |

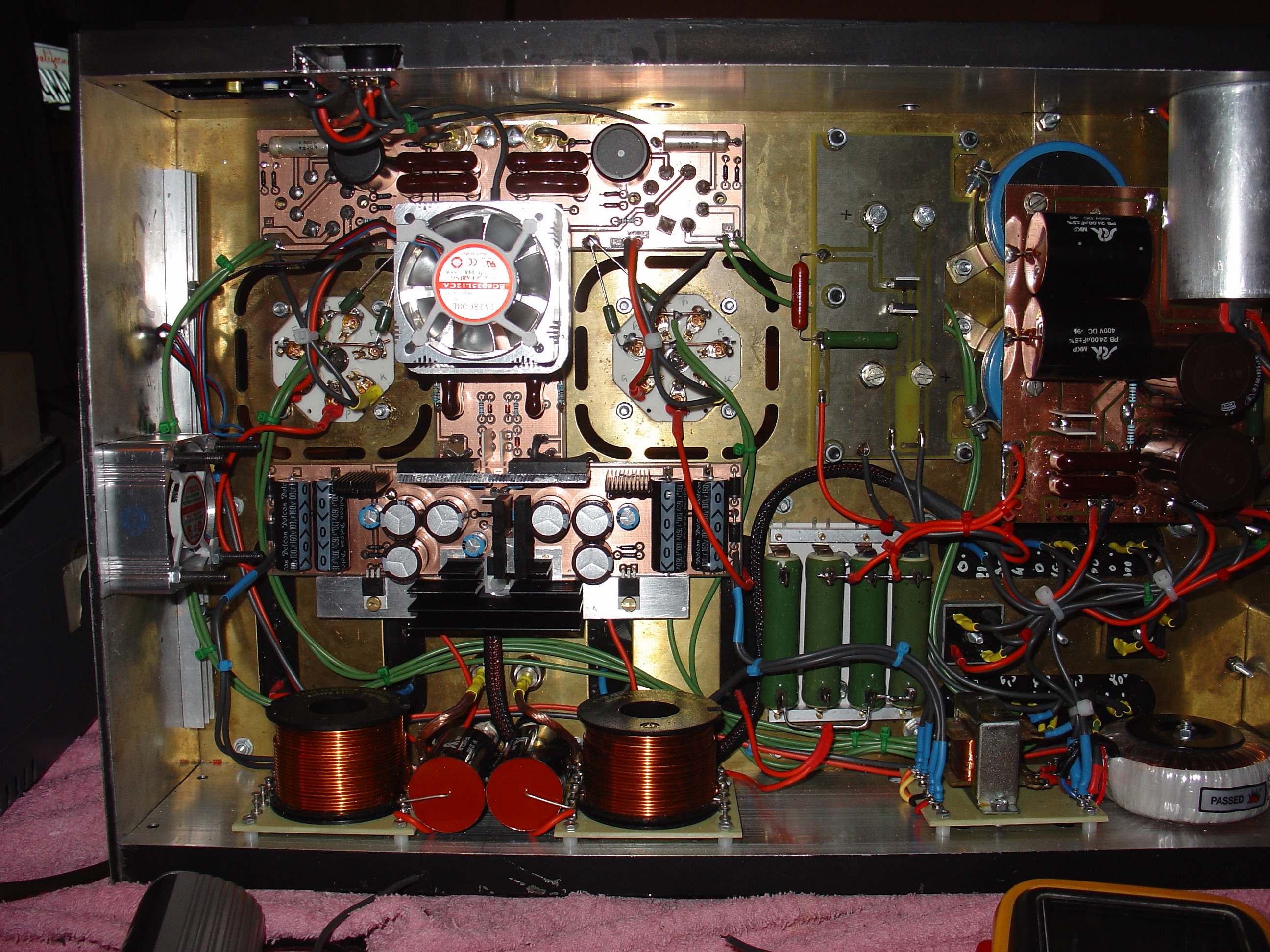

Vues globale .Il y a très peu de câblage et le tout est très
aéré (contrairement à la première version). Il est fortement conseillé
d'utiliser du câble silicone. Souple et très résistant à la chaleur, il est
très pratique. Bien entendu, colliers de serrage, gaine thermo, soudures
parfaites sont de mise. On aperçoit en haut à gauche la zone où se situe le voltmètre de réglage de courant de repos. Un simple interrupteur bipolaire passe d'un canal à l'autre. Le câblage de masse est par construction inexistant ! Il se résume à un fil entre alimentations à droite et le circuit imprimé à gauche qui comprend deux plans de masse. Résultat, zéro ronflements et silence total. Comme toujours, le boîtier et la masse électrique sont indépendants et sont éventuellement raccordables selon la topologie du système lui-même. |
